10m可靠測距
0.05m-10m測量范圍，覆蓋常見短中距離定位檢測。
Product Series
產品概覽
KJT-D10系列面向工業現場短中距離檢測，集成顯示屏、按鍵設置、開關量/模擬量輸出與IO-Link通信能力。
KJT-D10系列激光測距傳感器
支持0.05m-10m可靠測距，適合需要背景抑制、距離反饋、到位判斷和參數化維護的自動化設備。
- 量程
- 0.05m-10m
- 電源
- 12-30V
- 輸出
- NPN / PNP / Push-Pull
- 模擬量
- 4-20mA / 0-10V
- 接口
- M12*1
- 防護
- IP67
Benefits
產品優勢
多輸出兼容
NPN / PNP / Push-Pull、4-20mA、0-10V按需配置。
IO-Link調參
支持通信、參數化設置、過程數據和ISDU參數。
可調檢測邏輯
標準、窗口、基準面和模擬量模式適配不同工況。
穩定工業防護
具備短路保護、過載保護和IP67防護等級。
易于現場使用
中文/英文菜單、顯示屏、按鍵設定和產品信息查看。
Applications
應用場景
KJT-D10系列適用于堆垛、料位、卷材、輪胎和高溫設備周邊的距離檢測、存在性判斷與過程監控。

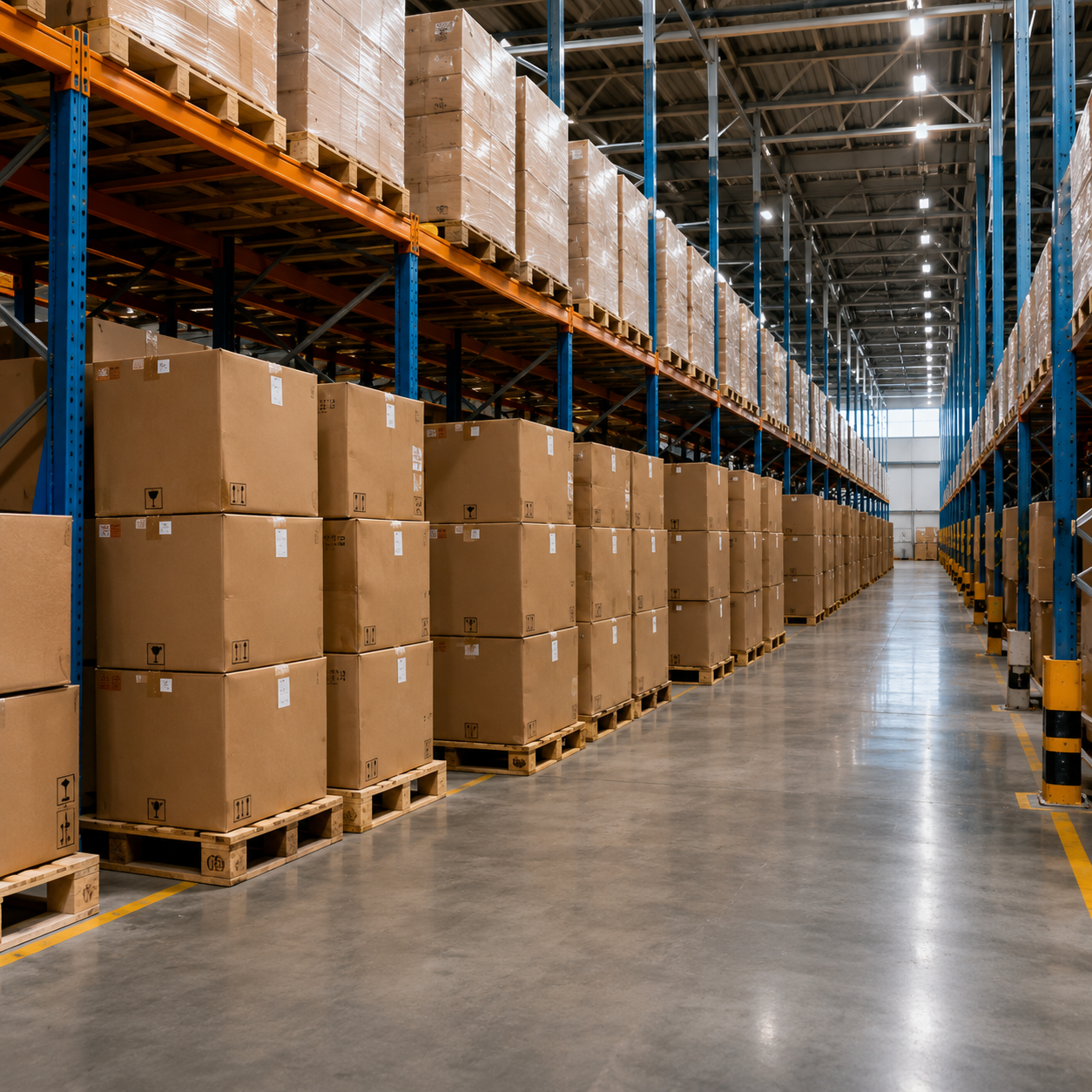

檢測堆垛庫存和存在性
識別托盤、箱垛和貨架占位狀態，為倉儲庫存檢測提供穩定距離信號。

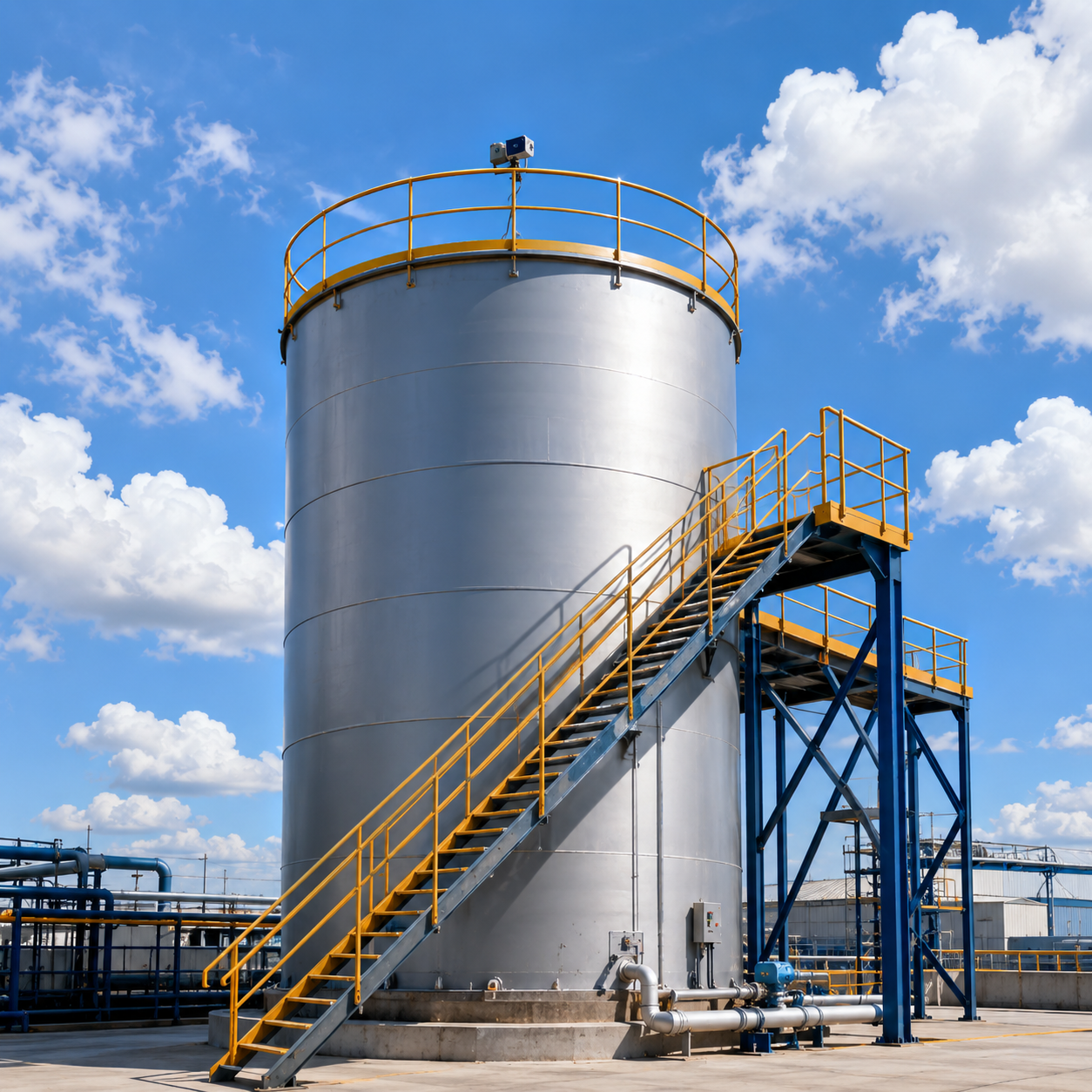

監控大容量料斗料位高度
對料斗、儲罐等容器進行非接觸式測距，持續反饋料位高度變化。

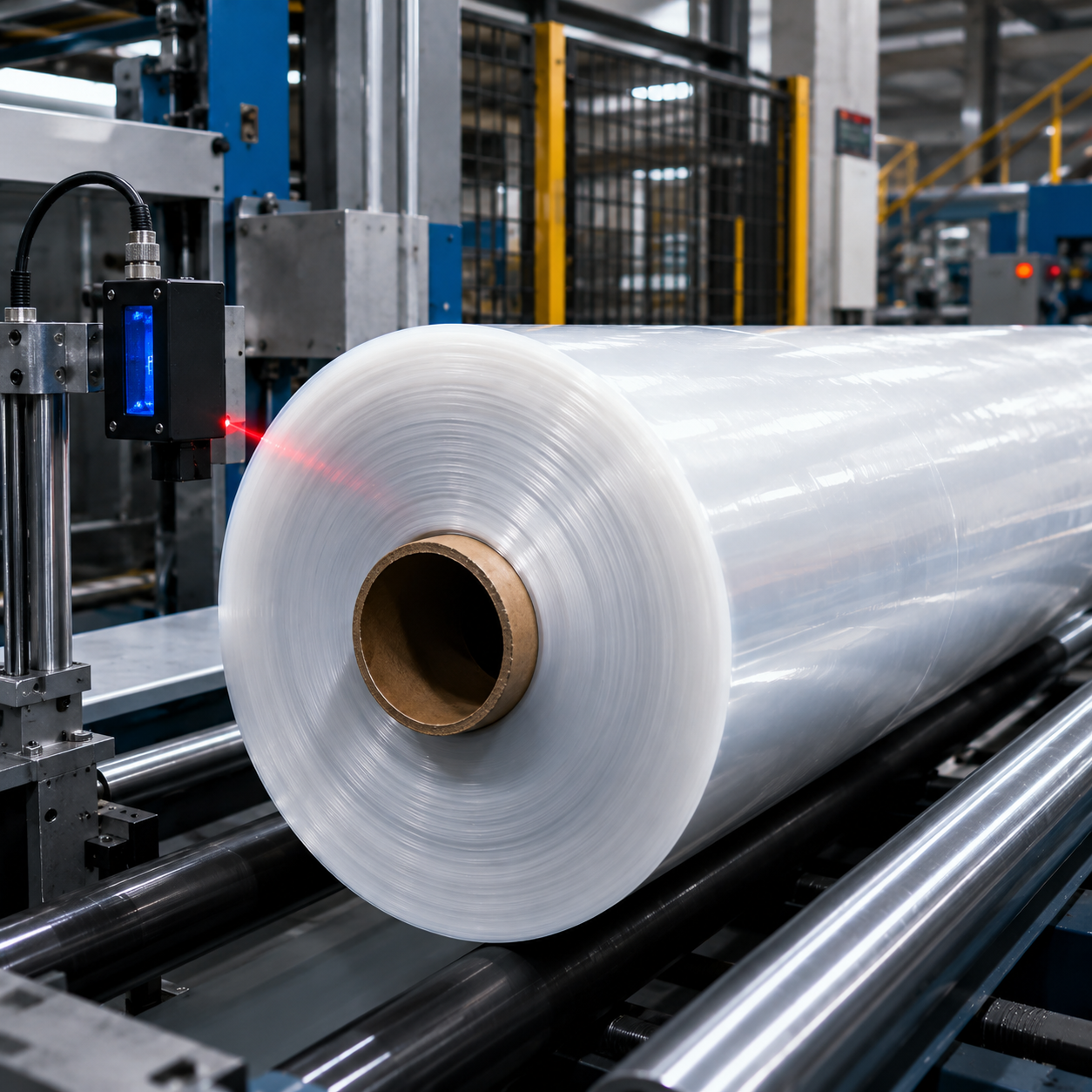

檢測塑料與深色卷材直徑
面向塑料薄膜、深色材料等卷繞工位，檢測卷徑變化并輸出控制信號。

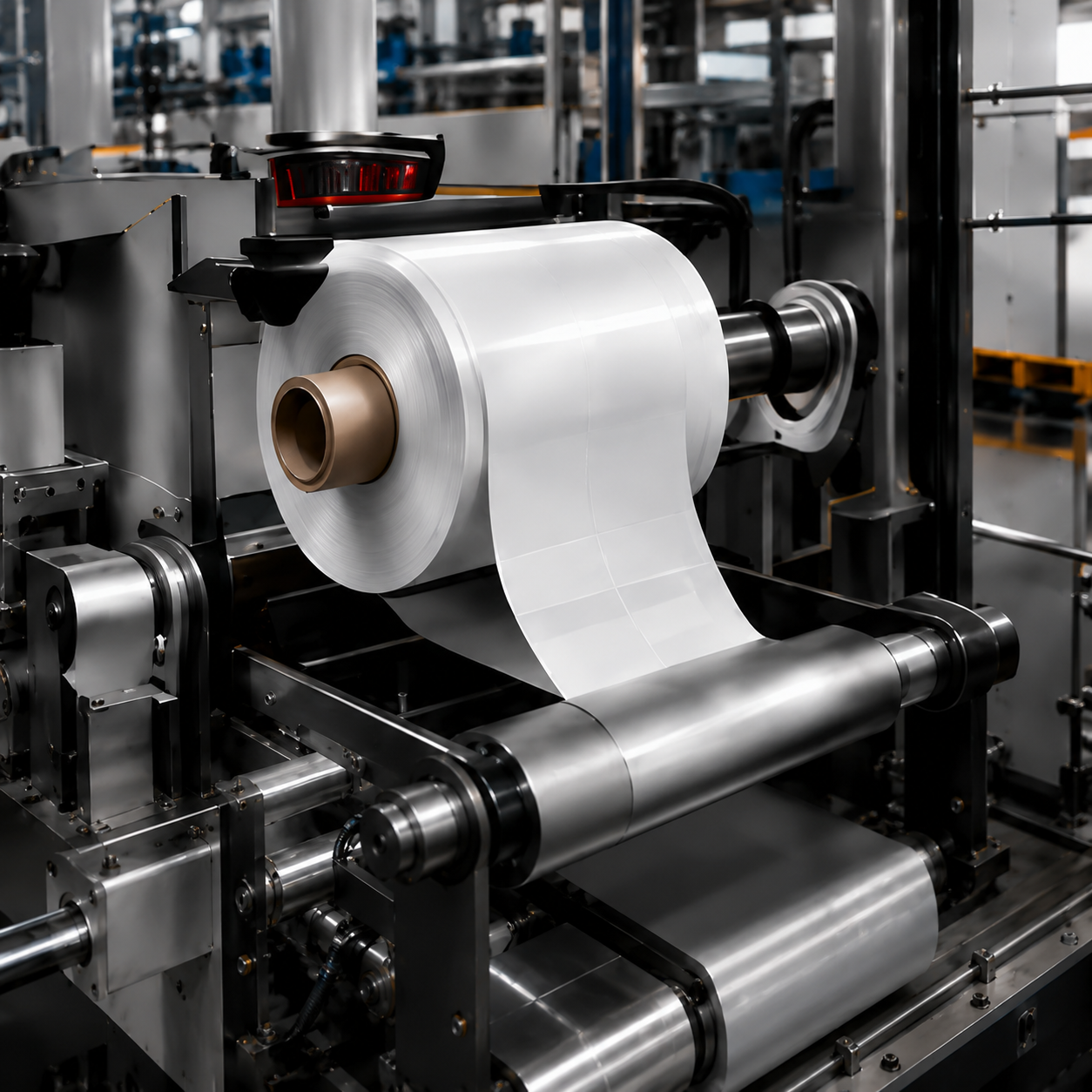

檢測標簽與卷材卷徑
在標簽、紙張或膜材收放卷過程中測量卷徑，輔助換卷與張力控制。

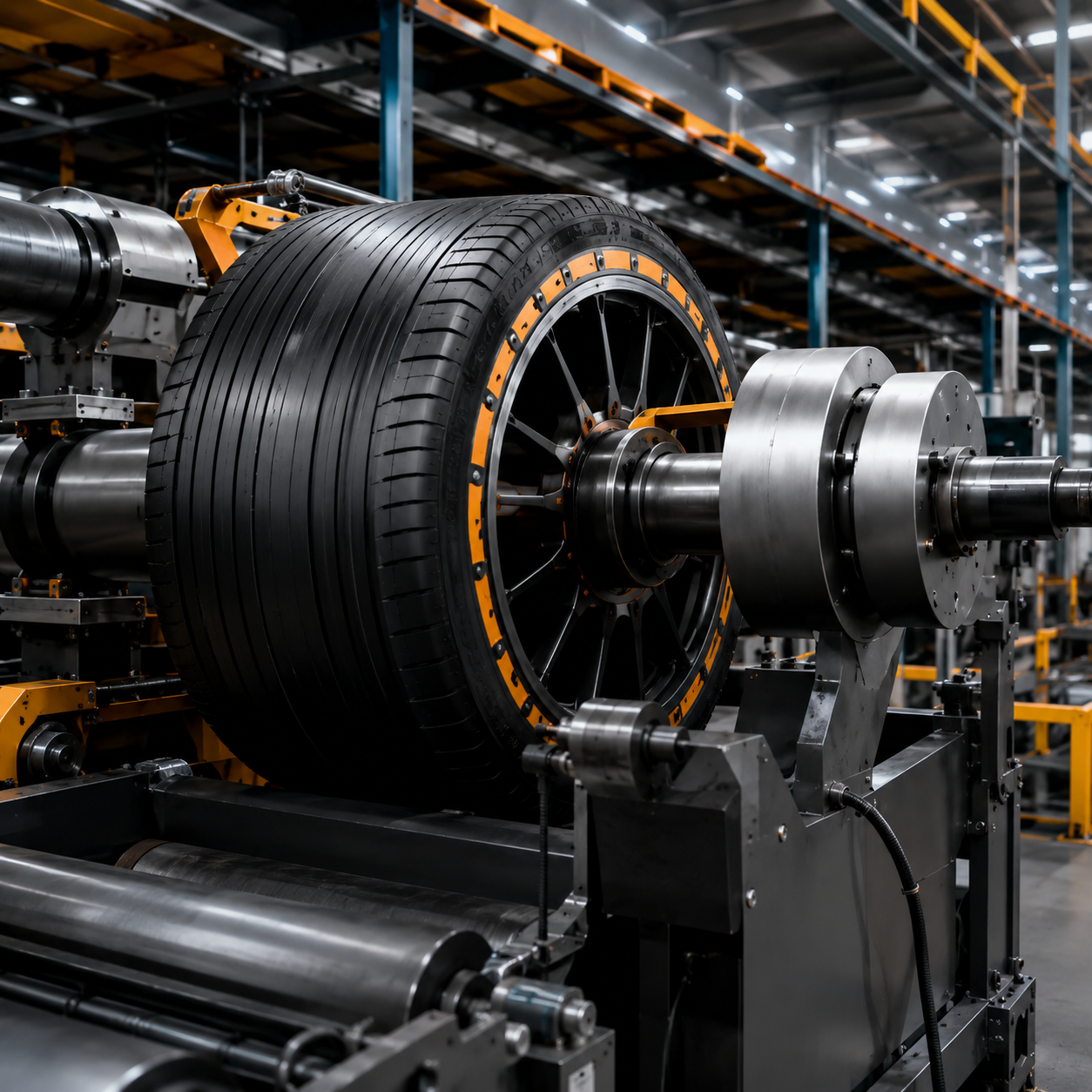

監控胎面橡膠環部張力
用于輪胎成型和胎面橡膠環部工位，通過距離反饋輔助張力穩定。

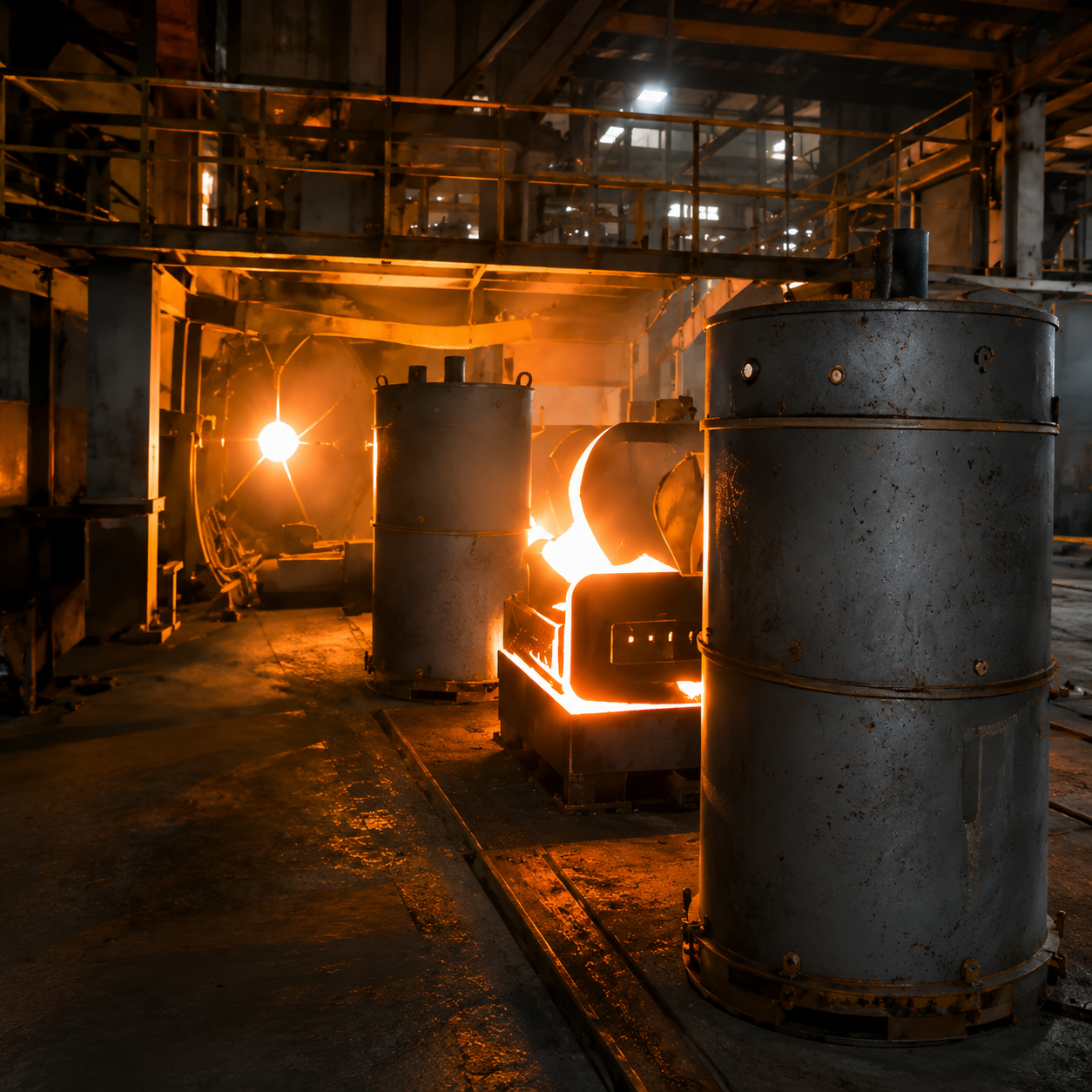

高溫設備項目建設
適用于高溫設備周邊的距離檢測、到位判斷和安全聯鎖信號采集。
Technical Data
技術參數
電氣數據
| 工作電壓 | 12-30V |
|---|---|
| 工作損耗 | < 100mA |
| 開關量輸出 | PNP / NPN / Push-Pull |
| 輸出最大電流 | 200mA |
| 模擬電流輸出 | 4-20mA |
| 電流輸出負載最大值 | 500Ω |
| 模擬電壓輸出 | 0-10V |
| 電壓輸出負載最小值 | 500Ω |
| 使用壽命 | 50000h |
| 短路保護 | 有 |
| 過載保護 | 有 |
| 防護等級 | IP67 |
| 電氣鏈接 | M12*1 接插件 |
測距性能
| 測量范圍 | 0.05m-10m（90%反射率） |
|---|---|
| 輸出頻率 | 40Hz（1-2kHz可調） |
| 絕對精度 | ±10mm（以最大量程為基準，測量距離越短，精度越高） |
| 重復精度 | 3mm |
| 抗環境光能力 | 3klux |
| 激光波長 | 650nm |
| 激光等級 | Class 2 |
| 光斑 | 4mm直徑 @1m |
| 工作溫度 | -20°C to +55°C（無凍結） |
機械尺寸與安裝
- 外殼正面寬度：42mm；正面窗口參考寬度：22mm。
- 正面檢測窗口高度：26mm；頂部顯示面高度：52mm。
- 側向機身深度：45mm；側向整體高度：59mm。
- 安裝孔參考：?4.5；側向安裝孔間距：30mm。
- 底部接口規格：M12×1，安裝預留參考尺寸 19mm / 26mm。
Wiring & Output
接線與輸出

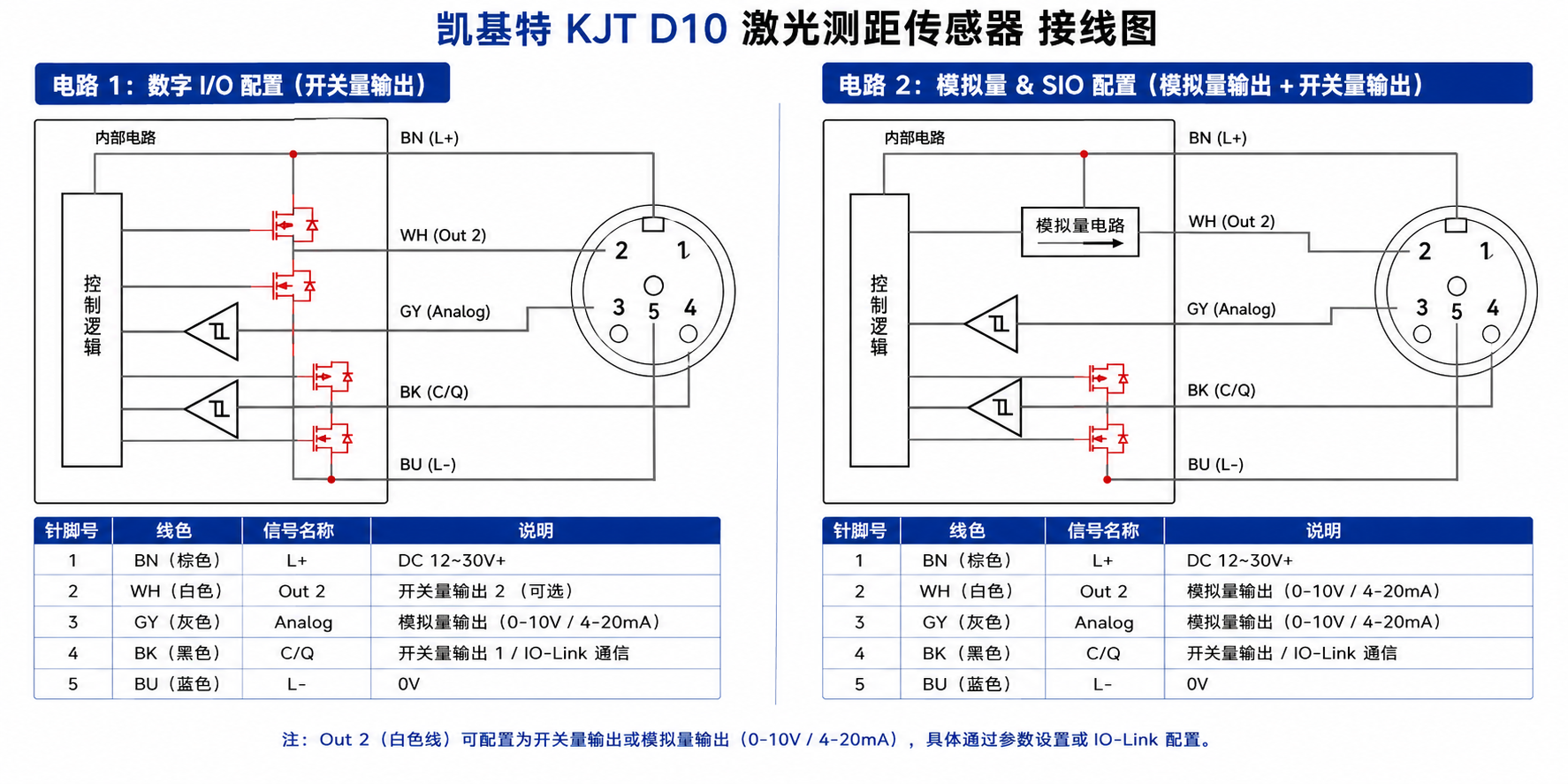

針腳定義與輸出配置
| 針編號 | 符號 | 線色 | 功能說明 |
|---|---|---|---|
| 1 | L+ | 棕色 | DC24V |
| 2 | Other | 白色 | 可切換（開關量/模擬量輸出） |
| 3 | L- | 藍色 | 0V |
| 4 | C/Q | 黑色 | IO-Link |
| 5 | IN | 灰色 | 激光開關控制 |
支持?jǐn)?shù)字I/O配置（開關量輸出）與模擬量/SIO配置（模擬量輸出 + 開關量輸出）。Out 2（白色線）可通過參數設置或IO-Link配置為開關量輸出或模擬量輸出。
Push-Pull (PP)
推挽輸出，兼容性強。
PNP
高電平有效，適合源型PLC。
NPN
低電平有效，適合漏型PLC。
檢測模式
- 標準模式：?jiǎn)吸c(diǎn)觸發，超過設定距離即輸出。
- 基準面模式：以設定面為基準，檢測相對變化。
- 窗口模式：在上、下限之間輸出。
- 電壓/電流模式：輸出模擬信號，支持正向/反向映射。
觸發條件
| 標準模式 | 檢測值 < 設定值 |
|---|---|
| 窗口模式 | NEAR < 檢測值 < FAR |
| 基準面模式 | 檢測值 < -設定值 或 檢測值 > +設定值 |
可配置功能
響應時間：1ms / 5ms / 10ms / 50ms / 100ms / 500ms
輸出模式：STD / WIND / DATUM / 4-20mA / 0-10V
動作模式：NO常開 / NC常閉
延時：OFF / ON-D / OFF-D / ONE
定時器：1ms-9999ms
遲滯：消除閾值附近輸出抖動
模擬上下限：A-LOW / A-HIGH
映射方向：FWD / REV
屏幕休眠：OFF / 1MIN / 5MIN / 10MIN
輸入模式：DISABLE / ENABLE / ON / OFF
語言設置：簡體中文 / English
初始化與產品信息顯示
IO-Link
IO-Link通信
支持標準過程數據和ISDU參數，便于現場參數化、狀態讀取和智能維護。
激光測距工作原理
發射光束檢測目標距離，回波信號經傳感器處理后，通過IO-Link Master上傳到PLC/HMI。
IO-Link規格
| IO-Link標準 | V1.1.4 |
|---|---|
| 通信速率 | COM3（230.4kbps） |
| 最小周期 | 0.4ms |
| 過程數據長度 | 默認6字節 |
| SmartSensor Profile | Profile ID：0x0010 / 0x0014；支持FC示數0x8010 / 0x8011 / 0x8012 / 0x8016；CSC 0x800C；PDV 0x800B；SSC 0x800D |
| Common Profile | Profile ID 0x4000；支持額外FC：0x8101 |
過程數據格式
支持標準PD輸入/輸出格式，包含測量值、狀態位、SSC1/2狀態等。
ISDU數據
支持標準IO-Link參數、系統命令、Smart Sensor Profile及自定義參數。
參數化維護
可覆蓋響應時間、延時設置、激光模式等現場調試項。
Resources
資料下載
KJT-D10參數手冊
掃描版產品參數手冊，包含基本參數、接線、操作說明和IO-Link信息。
下載PDFIO-Link參數文件
資料待上傳，當前頁面先保留資源位。
資料待上傳獲取樣品與選型支持
留下規格需求，便于后續確認輸出形式、量程和現場接線方式。
